série: UPS On-line 3/3 fáze
ORVALDI V10-60KL 3P-3P
Vynikající správa napájení. ORVALDI V10-60KL 3/3, optimalizovaný s 4,3" dotykovým panelem pro efektivní provoz a ovládání.
VLASTNOSTI PRODUKTU:
- Dvojitá konverze: Poskytuje stabilní a spolehlivé napájení.
- Dotykový displej: Intuitivní 4,3" rozhraní pro snadné ovládání.
- Výkonový faktor: Paralelní provoz: Podporuje až tři jednotky pro zvýšení kapacity.
- Super nabíječka: 12A nabíječka pro delší zálohování s velkými externími bateriemi.
- Aktivní PFC: Korekce vstupního účiníku 0,99.
- Kompatibilní s generátory: Může pracovat s generátory.
- Režim bypassu: Obsahuje bypass pro údržbu.
- Komunikace: Standardní RS-232/USB, volitelně SNMP.
SEZNAM APLIKACÍ:
- Domácí elektronika
- Nouzové osvětlení
- Poplašné systémy
- Telekomunikační zařízení
- Fiskální zařízení
- Servery a malé sítě (pasivní PFC)
- Zdravotnická zařízení
- Kritické zátěže v datových centrech
DOWNLOAD:
Software - ViewPower
User Manual- Product card
MOŽNOST „VYSOKÁ KVALITA“:
ORVALDI v souladu s pojistnými podmínkami vymění, opraví nebo odškodní výrobky ORVALDI a/nebo připojená zařízení v případě poškození v důsledku přepětí. Maximální celková odškodněná částka činí 5000Euro (pět tisíc eur).

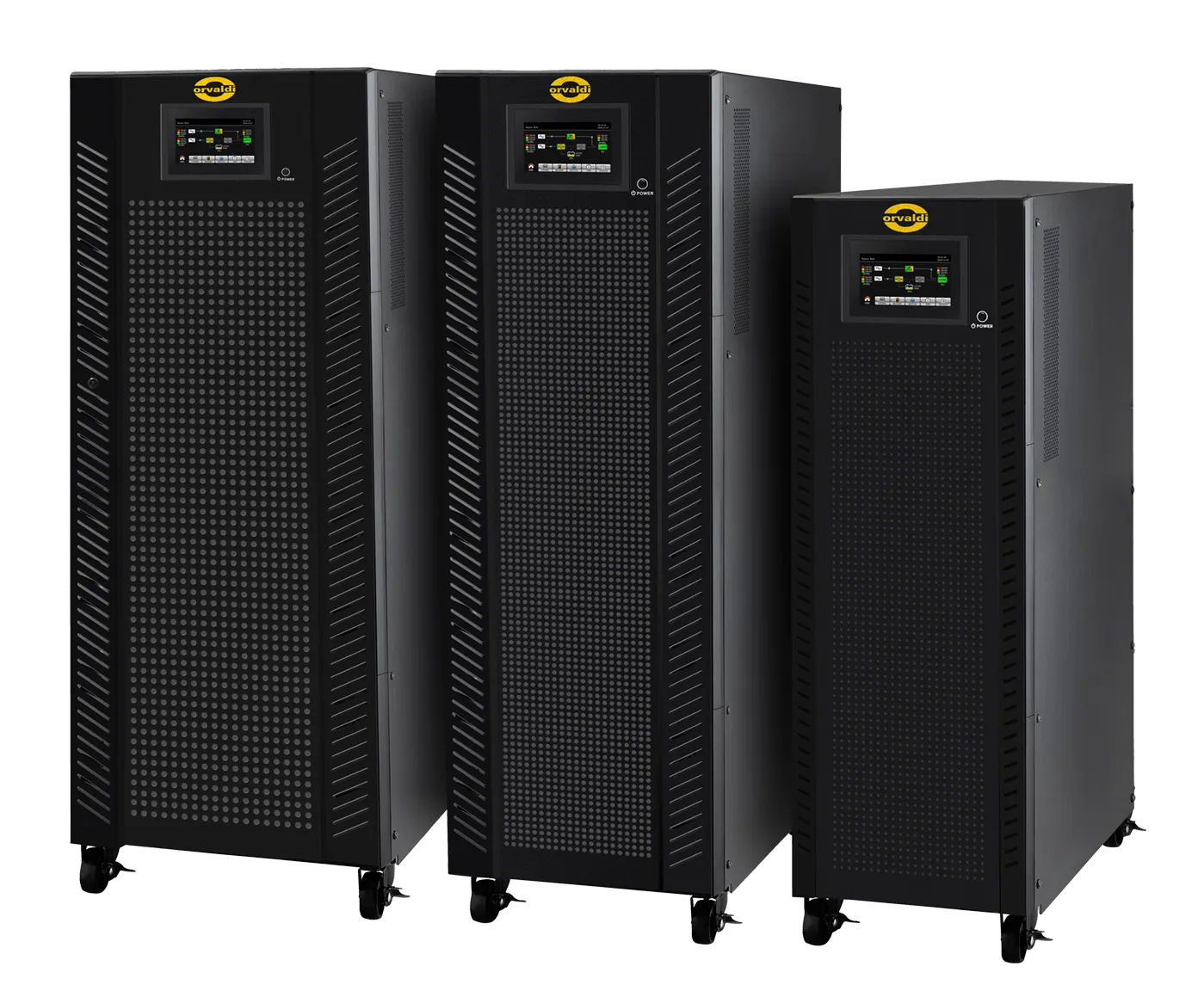

ORVALDI V10-60KL
Řada ORVALDI V10-60KL 3/3 je vybavena technologií True On-Line Double Conversion, která zajišťuje vynikající stabilitu napětí za jakýchkoli podmínek napájení. Díky účiníku 1,0 poskytují tyto jednotky UPS maximální energetickou účinnost. Jsou určeny pro externí baterie a nabízejí flexibilní možnosti použití. Zařízení jsou vybavena rozhraními RS232 a USB pro snadné monitorování a správu s možností přidání karty SNMP pro síťové ovládání.
Jsou kompaktní a mobilní s vestavěnými kolečky, podporují paralelní provoz, studený start bez napájení ze sítě a dodávají se s výkonnou 12A nabíječkou. Intuitivní 4,3'' dotykový LCD displej zjednodušuje konfiguraci, takže tato řada je ideální pro telekomunikace, servery, průmyslovou a kritickou infrastrukturu.
Topologie
Zdroj nepřerušovaného napájení (UPS) vždy poskytuje čisté elektrické napájení bez rušení. Využívá technologii On-Line s dvojitou konverzí vstupního napětí a připojeným zařízením poskytuje nejvyšší úroveň ochrany. V první fázi je vstupní střídavý signál převeden na stejnosměrný. Ve druhé fázi je pak stejnosměrný signál převeden zpět na střídavý prostřednictvím měniče. Tím je zajištěno, že zátěž připojená k UPS je zcela izolována od elektrické sítě a jejích nedokonalostí, což má za následek vždy čistý a stabilní výstupní výkon a nulovou dobu přepnutí do bateriového režimu.
Displej

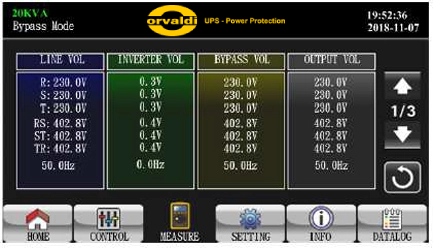

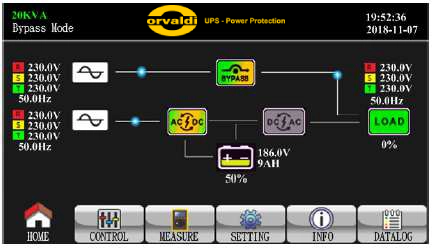

4,3" LCD displej, speciálně navržený pro naši řadu zdrojů nepřerušovaného napájení. Tento barevný, dotykový panel nabízí intuitivní přístup ke všem klíčovým informacím a funkcím zařízení. Pomocí přehledných piktogramů můžete snadno zkontrolovat aktuální provozní režim UPS, úroveň nabití baterie a zatížení systému. Displej také umožňuje rychlé čtení alarmů a výstrah, což poskytuje dodatečnou bezpečnost a kontrolu.
Panel LCD rovněž umožňuje sledovat provozní parametry UPS, jako je vstupní a výstupní napětí, frekvence a další důležité údaje. Díky intuitivnímu rozhraní můžete zařízení spravovat a provádět potřebná nastavení a konfigurace přímo z dotykové obrazovky.
Pokročilá bateriová řešení
Řada ORVALDI V10-60KL 3/3 nabízí flexibilitu v počtu připojených baterií, což zajišťuje přizpůsobení různým potřebám provozu baterií, a je vybavena pokročilou správou baterií s nabíječkou Super 12 A, která je navržena pro dlouhodobou spolehlivost a účinnost.
| V10KL 3/3 | 16~20 (192~240VDC) |
| V20-60KL 3/3 | 32~40 (384~480VDC) |
Komunikace
Funkce pro řízení a monitoring sítě
- Umožňuje řízení a monitoring více UPS jednotek přes LAN a INTERNET.
- Uživatelsky přívětivý graf analýzy výkonu: statistiky událostí, export historických dat v grafech.
- Grafy UPS dat v reálném čase (napětí, frekvence, úroveň zátěže, úroveň baterie).
- Bezpečné vypnutí operačního systému a ochrana proti ztrátě dat v případě výpadku napájení.
- Upozornění na varování pomocí zvukového alarmu, vysílacího programu, mobilního messengeru a e-mailu.
- Plánované zapnutí/vypnutí UPS, test baterie, programovatelné řízení zásuvek a ovládání zvukového alarmu.
- Ochrana heslem a správa vzdáleného přístupu.
- Podporuje VMware ESX a ESXi.
- Vícejazyčná podpora: angličtina, němčina, francouzština, španělština, italština, portugalština, polština, čeština, ruština, ukrajinština, turečtina, čínština.
UPS je vybaven USB a RS232 porty, stejně jako slotem pro SNMP kartu, což umožňuje jednoduché řízení a vzdálený monitoring z počítače, čímž zvyšuje bezpečnost připojených zařízení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Chytrý software pro řízení a monitoring více UPS přes LAN a Internet. | Pokročilý software pro řízení a monitoring více UPS přes LAN, Internet a SNMP kartu. | SNMP Web Manager je software pro správu SNMP webových karet. Uživatelé mohou vyhledávat a ovládat všechna SNMP zařízení v LAN pomocí tohoto rozhraní. Poté může uživatel dvojklikem na zařízení otevřít stránku pro monitoring webového serveru. |

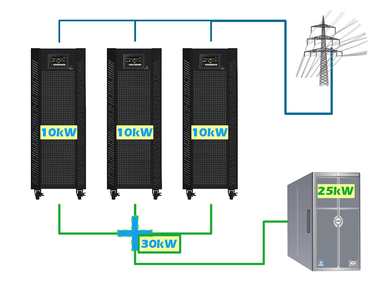

Paralelní konfigurace
Vestavěná funkce pro paralelní provoz, která umožňuje škálovatelnost a vyšší redundanci napájení.
Režimy účinnosti
Režim ECO pro efektivní provoz bez omezení ochrany.
TECHNICKÉ ÚDAJE:
| Model | V10KL | V20KL | V30KL | V40KL | V60KL | ||
| Zdánlivý výkon / činný výkon | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | 60KVA / 60KW | ||
| Vstup | |||||||
| Napěťový rozsah | Dolní napěťový práh pro výpadek napájení | 110 VAC(fáze-nulák) ± 3% při 50% zatížení 176 VAC(fáze-nulák) ± 3% při 100% zatížení |
|||||
| Dolní práh obnovy napětí | Dolní napěťový práh pro výpadek napájení + 10V | ||||||
| Horní napěťový práh pro výpadek napájení | 300 VAC(L-N) ± 3% při 50% zatížení 276 VAC(L-N) ± 3% při 100% zatížení |
||||||
| Horní práh obnovy napětí | Horní napěťový práh pro výpadek napájení - 10V | ||||||
| Frekvenční rozsah | 46Hz~54Hz při 50Hz systému 56Hz~64Hz při 60Hz systému |
||||||
| Fáze | 3 fáze s nulákem | ||||||
| Účiník | ≥ 0.99 při 100% zatížení | ||||||
| Výstup | |||||||
| Fáze | 3 fáze s nulákem | ||||||
| Výstupní napětí | 360/380/400/415VAC (fáze-fáze) | ||||||
| 208/220/230/240VAC (fáze-nulák) | |||||||
| Regulace napětí (AC režim) | ± 1% | ||||||
| Frekvenční rozsah (synchronizovaný režim) | 46Hz~54Hz při 50Hz systému 56Hz~64Hz při 60Hz systému |
||||||
| Frekvence (bateriový režim) | 50Hz ± 0.1Hz nebo 60Hz ± 0.1Hz | ||||||
| Crest Faktor | max 3:1 | ||||||
| Harmonické zkreslení | ≦ 2% při 100% lineárním zatížení; ≦ 5% při 100% nelineárním zatížení | ||||||
| Přepínací čas | Síť ⇿ Baterie | 0 ms | |||||
| Invertor ⇿ Bypass | 0 ms (při zamknutí fáze, <4 ms z invertoru na bypass) | ||||||
| Invertor ⇿ ECO | <10 ms | ||||||
| Účinnost | |||||||
| Režim síť | 95.5% | ||||||
| Bateriový režim | 94.5% | ||||||
| Baterie | |||||||
| Model L bez baterie | Typ | Záleží na aplikaci | |||||
| Počet | 16-20 | 16-20 | |||||
| Nabíjecí proud | 1.0~12.0A ±10% (nastavitelný) | 2.0~24.0A ±10% (nastavitelný) | |||||
| Nabíjecí napětí | +/- 13.65VDC * N ± 1% (N = 16~20) | ||||||
| Fyzické údaje | |||||||
| Model L bez baterie | Rozměry D x Š x V (v mm) | 626 x 250 x 750 | 815 x 300 x 1000 | ||||
| Čistá hmotnost (kg) | 28/30 | 43/45 | 60/65 | 61/71 | 108/112 | ||
| Prostředí | |||||||
| Provozní teplota | 0 ~ 40°C (životnost baterie klesá nad 25°C) | ||||||
| Vlhkost | <95% bez kondenzace | ||||||
| Provozní nadmořská výška | <1000 m | ||||||
| Hladina hluku | méně než 55dB @ 1m |
méně než 58dB @ 1m |
méně než 65dB @ 1m |
méně než 70dB @ 1m |
méně než 70dB @ 1m |
||
| Správa | |||||||
| Smart RS232 nebo USB | Software pro Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix a MAC | ||||||
| Volitelné SNMP | Správa přes SNMP manažer nebo webový prohlížeč | ||||||
